1、 產品概述
CLR系列濾波補償組件由低壓電力電容器和濾波電抗器組成與功率因數控制器配合使用，可同時達到補償無功和濾除部分諧波的目的。根據系統特性及補償要求不同可分為電抗率6%、7%、12%、14%等。
2、 產品應用
CLR系列濾波補償組件采用交流接觸器或晶閘管開關投切。（注：我公司不提供交流接觸器或晶閘管投切開關，由需方自行配置。）

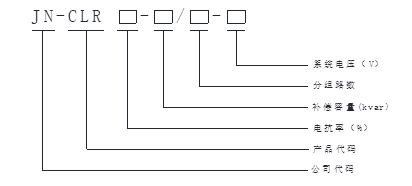

3、 產品命名
4、常用型號規格
? 系統電壓400V，電抗率7%，分相補償，調諧頻率189Hz, 主要抑制5次以上諧波；
補償容量(Kvar) | 組件型號 | 分組方式 | 備注 |
15 | JN-CLR7D-15/3-400V | 5kvar*3 | 分相補償容量（kvar） =變壓器總補償容量（kvar）*(30%∽40%) |
30 | JN-CLR7D-30/3-400V | 10kvar*3 | |
45 | JN-CLR7D-45/3-400V | 15kvar*3 | |
60 | JN-CLR7D-60/6-400V | 10kvar*6 | |
75 | JN-CLR7D-75/6-400V | 10kvar*3+15kvar*3 | |
90 | JN-CLR7D-90/6-400V | 15kvar*6 | |
105 | JN-CLR7D-105/9-400V | 10kvar*6+15kvar*3 | |
120 | JN-CLR7D-120/9-400V | 10kvar*3+15kvar*6 |
? 系統電壓400V，電抗率14%，分相補償，調諧頻率134Hz, 主要抑制3次以上諧波；
補償容量(Kvar) | 組件型號 | 分組方式 | 備注 |
15 | JN-CLR14D-15/3-400V | 5kvar*3 | 分相補償容量（kvar） =變壓器總補償容量（kvar）*(30%∽40%) |
30 | JN-CLR14D-30/3-400V | 10kvar*3 | |
45 | JN-CLR14D-45/3-400V | 15kvar*3 | |
60 | JN-CLR14D-60/6-400V | 10kvar*6 | |
75 | JN-CLR14D-75/6-400V | 10kvar*3+15kvar*3 | |
90 | JN-CLR14D-90/6-400V | 15kvar*6 | |
105 | JN-CLR14D-105/9-400V | 10kvar*6+15kvar*3 | |
120 | JN-CLR14D-120/9-400V | 10kvar*3+15kvar*6 |
? 系統電壓400V，電抗率7%，三相共補，調諧頻率189Hz, 主要抑制5次以上諧波；
補償容量(Kvar) | 組件型號 | 分組方式 | 路數 | 安裝柜體小尺寸 寬*深*高（mm） |
50 | JN-CLR7S-50/3-400V | 12.5kvar*2+25kvar*1 | 3 | 800*600*2200 |
75 | JN-CLR7S-75/4-400V | 12.5kvar*2+25kvar*2 | 4 | 800*600*2200 |
100 | JN-CLR7S-100/4-400V | 25kvar*4 | 4 | 800*600*2200 |
125 | JN-CLR7S-125/4-400V | 25kvar*3+50kvar*1 | 4 | 800*800*2200 |
150 | JN-CLR7S-150/4-400V | 25kvar*2+50kvar*2 | 4 | 800*800*2200 |
175 | JN-CLR7S-175/5-400V | 25kvar*3+50kvar*2 | 5 | 800*800*2200 |
200 | JN-CLR7S-200/5-400V | 25kvar*2+50kvar*3 | 5 | 800*800*2200 |
225 | JN-CLR7S-225/5-400V | 25kvar*1+50kvar*4 | 5 | 800*800*2200 |
250 | JN-CLR7S-250/6-400V | 25kvar*2+50kvar*4 | 6 | 800*800*2200 |
275 | JN-CLR7S-275/6-400V | 25kvar*1+50kvar*5 | 6 | 800*800*2200 |
300 | JN-CLR7S-300/7-400V | 25kvar*2+50kvar*5 | 7 | 800*800*2200 |
325 | JN-CLR7S-325/7-400V | 25kvar*1+50kvar*6 | 7 | 800*800*2200 |
350 | JN-CLR7S-350/8-400V | 25kvar*2+50kvar*6 | 8 | 800*800*2200 |
400 | JN-CLR7S-400/8-400V | 50kvar*8 | 8 | 800*800*2200 |
? 系統電壓400V，電抗率14%，三相共補，調諧頻率134Hz, 主要抑制3次以上諧波；
補償容量(Kvar) | 組件型號 | 分組方式 | 路數 | 安裝柜體小尺寸 寬*深*高（mm） |
50 | JN-CLR14S-50/3-400V | 12.5kvar*2+25kvar*1 | 3 | 800*600*2200 |
75 | JN-CLR14S-75/4-400V | 12.5kvar*2+25kvar*2 | 4 | 800*600*2200 |
100 | JN-CLR14S-100/4-400V | 25kvar*4 | 4 | 800*600*2200 |
125 | JN-CLR14S-125/4-400V | 25kvar*3+50kvar*1 | 4 | 800*800*2200 |
150 | JN-CLR14S-150/4-400V | 25kvar*2+50kvar*2 | 4 | 800*800*2200 |
175 | JN-CLR14S-175/5-400V | 25kvar*3+50kvar*2 | 5 | 800*800*2200 |
200 | JN-CLR14S-200/5-400V | 25kvar*2+50kvar*3 | 5 | 800*800*2200 |
225 | JN-CLR14S-225/5-400V | 25kvar*1+50kvar*4 | 5 | 800*800*2200 |
250 | JN-CLR14S-250/6-400V | 25kvar*2+50kvar*4 | 6 | 800*800*2200 |
275 | JN-CLR14S-275/6-400V | 25kvar*1+50kvar*5 | 6 | 800*800*2200 |
300 | JN-CLR14S-300/7-400V | 25kvar*2+50kvar*5 | 7 | 800*800*2200 |
325 | JN-CLR14S-325/7-400V | 25kvar*1+50kvar*6 | 7 | 800*800*2200 |
350 | JN-CLR14S-350/8-400V | 25kvar*2+50kvar*6 | 8 | 800*800*2200 |
400 | JN-CLR14S-400/8-400V | 50kvar*8 | 8 | 800*800*2200 |
