產品簡介
JN-ZW￡￡系列智能型無功補償控制器是集數據采集、無功補償、電網參數分析等功能于一體的新型配電測控設備，適用于交流0.4KV、50Hz低壓配電系統的監測及無功補償控制。
該控制器以高速數字信號處理器為核心，采用交流取樣，人機界面為128 * 64點陣大屏幕液晶顯示器，其具有配電監測、無功補償、諧波分析，自適應頻率算法，輸入信號在45Hz～55Hz之間變化。
使用條件
1、海拔高度：≤2500m
2、工作溫度：－20℃～+60℃
3、存儲溫度：－25℃～+70℃
4、周圍環境無腐蝕性氣體，無導電塵埃，無易燃易爆的介質存在。安裝地點無劇烈振動、無雨雪侵蝕。
執行標準
/T9663-1999?低壓無功功率自動補償控制器
技術參數
1、 電源電壓：AC 220V±20%
2、 取樣電壓：AC 220V±20%
3、 電源頻率：50Hz±5%
4、 取樣電流：0～5A/0～1A
5、 整機功耗：12W（視所控制的投切開關功率而定）
6、 具有RS-485，Modbus-RTU標準現場總線通訊接口(可選)
7、 控制輸出接點：動態型（每路DC12V×20mA、+12V輸出）
靜態型：220V/5A（無源繼電器干接點）
保護功能
1、 具有自檢復歸和自動復位功能。
2、 具有欠壓、過壓保護功能。
3、 具有過流、小電流保護功能。
4、 具有溫度超限保護功能，開啟風機功能（選配）
5、 具有電壓、電流總諧波超限保護功能。

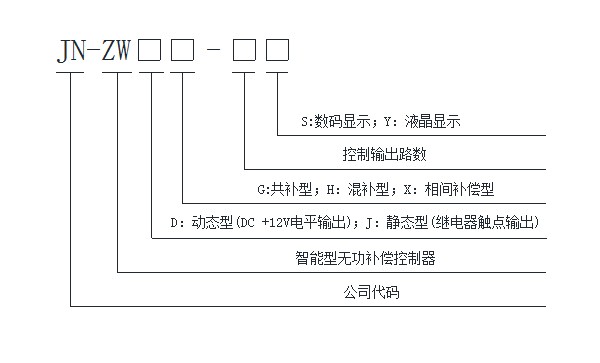

型號命名
安裝尺寸
型號規格 | 面框尺寸 | 開孔尺寸 | 嵌入深度 | 顯示方式 |
JN-ZW￡G-12￡ | 120mm*120mm | 113mm*113mm | 58mm*58mm | 液晶 |
JN-ZW￡G-18￡ | 144mm*144mm | 138mm*138mm | 96mm*96mm | 液晶 |
JN-ZW￡G-21￡ | 173mm*112mm | 162mm*102mm | 92mm*92mm | 液晶 |
JN-ZW￡G-24￡ | 173mm*112mm | 162mm*102mm | 92mm*92mm | 液晶 |
接線方式（JN-ZW￡G-24￡）

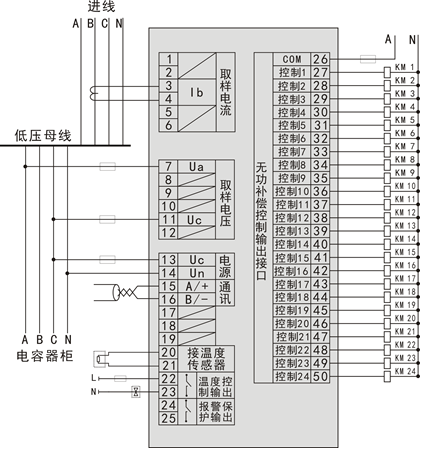

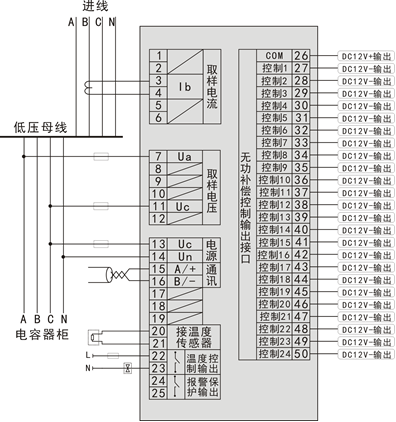

靜態型（繼電器干接點輸出）控制接觸器方式接線圖 | 動態型（DC +12V電平輸出）控制晶閘管/復合開關接線圖 |
| |
端子說明
狀態 | 說 明 | 備 注 | |
1、2、3、4、5、6 | 輸入 | 取樣電流 | 取自0∽5A主進線柜B相電流互感器 |
7、9、11、12 | 輸入 | 取樣電壓 | 8、10為空端子，取樣電壓為0.4KV三相四線系統 |
13、14 | 輸入 | 工作電源 | 220VAC，50HZ，12W |
15、16 | 輸入 | RS-485通訊接口 | 15為A+，16為B-端子 |
20、21 | 輸入 | PT100溫度傳感器 | |
22、23 | 輸出 | 內部為250V 3A繼電器輸出 | 外接柜體風機，建議風機額定電流<1A |
24、25 | 輸出 | 報警輸出 | 250V 3A無源干接點 |
26∽50 | 輸出 | 無功補償控制器輸出接口 | 靜態型：26號端子為本機內部繼電器干接點公共端，27-50為繼電器干接點輸出端。 |
動態型：26號端子為本機內部+12V公共端，27-50為輸出端，為12V的負端。 |
